Светодиодная балка на крышу: когда ночь превращается в день
Вы когда-нибудь ехали ночью по грунтовке или просёлочной дороге и ловили себя на мысли, что штатный дальний свет — это просто вежливая подсветка для кротов? Полосы света упираются в первую же кочку, а по бокам — непроглядная темень, в которой, как кажется, прячется всё: от скромной ямки до внезапного лося. Знакомое чувство? Именно в этот момент и возникает мысль: «Нужна балка». Но дальше мозг услужливо подкидывает кучу вопросов: куда её поставить, как закрепить, что сверлить, куда тянуть провода и не сгорят ли предохранители.
В этой статье:
- Главный вопрос: куда пристроить этот источник света?
- Железная логика: как закрепить балку на крыше
- Самое нервное: проводка с крыши в салон
- Подключение: от кнопки до предохранителя
- Последние штрихи и важные «нельзя»
История с «жигулём», который мы видели в одном из бортжурналов, показательна. Парень взял старый багажник, балку с «Озона», кнопку и сделал всё сам. Итог — «сами управляем временем суток». Здорово! Но его путь — лишь один из многих. Кто-то ставит на бампер, кто-то — на рейлинги, а кто-то и вовсе прячет за решётку радиатора, чтобы не дразнить гаишников. И все они по-своему правы.
Давайте вместе разберём этот пазл. Не как сухую инструкцию, а как историю выбора, где каждая деталь — это решение, которое повлияет на результат. От выбора места, от которого зависит не только свет, но и безопасность балки, до тонкостей проводки, где одна маленькая ошибка может привести к большим проблемам. Поехали.
Главный вопрос: куда пристроить этот источник света?
Место установки — это не просто эстетика. Это фундамент, от которого зависит, как балка будет светить, как долго проживёт и сколько внимания к себе привлечёт. Пройдёмся по вариантам, как говорится, снизу вверх.
На бампер (или в него)
Классика для многих внедорожников. Плюсы очевидны: близко к аккумулятору (меньше возни с проводкой), часто уже есть штатные места или готовые кронштейны от силового бампера. Минусы, однако, весомы. Низкое расположение — это магнитик для грязи, снега, льда и камней. Как говорится в одном из обзоров, «зимой лёд прям набивается вот сюда». И самое главное — свет. Балка внизу будет здорово подсвечивать каждую кочку прямо перед капотом, но при этом создаст глубокие тени за неровностями. Представьте, что светите фонариком на камень с близкого расстояния — за ним будет чёрная пропасть. На бездорожье это искажает рельеф.
За решётку радиатора
Самый скрытный и аккуратный вариант. Балка не портит внешний вид, не цепляется за ветки и максимально защищена от воровства и излишнего внимания. Но! Это работа для терпеливых и с руками. Нужно точно подобрать размер балки под свободное пространство, часто — изготовить самодельные кронштейны. Да и теплоотвод хуже — вокруг горячий двигатель. Подходит для аккуратного городского внедорожника, который иногда выбирается на природу.
На кенгурятник или дуги
Солидно и по-охотничьи. Требует специальных хомутов для крепления на трубу. Плюс в высоте — уже лучше, чем бампер. Минус — проводку всё равно надо как-то аккуратно провести вдоль труб к моторному отсеку, а сама балка остаётся на ударной позиции при езде по лесу.
На капот
Редкий, радикальный и, честно говоря, спорный вариант. Как отметили эксперты, его используют в основном автоспортсмены. Придётся сверлить капот насквозь, что убивает его герметичность и гарантию. Да и выглядит такая установка на гражданской машине вызовом. Из плюсов — высота и отсутствие засветки капота (если сравнивать с крышей). Но минусов больше.
«Установка оптики ниже уровня глаз создаст на бездорожье тени, которые на практике будут искажать реальную картину. Установка оптики выше уровня глаз исключает эту проблему».

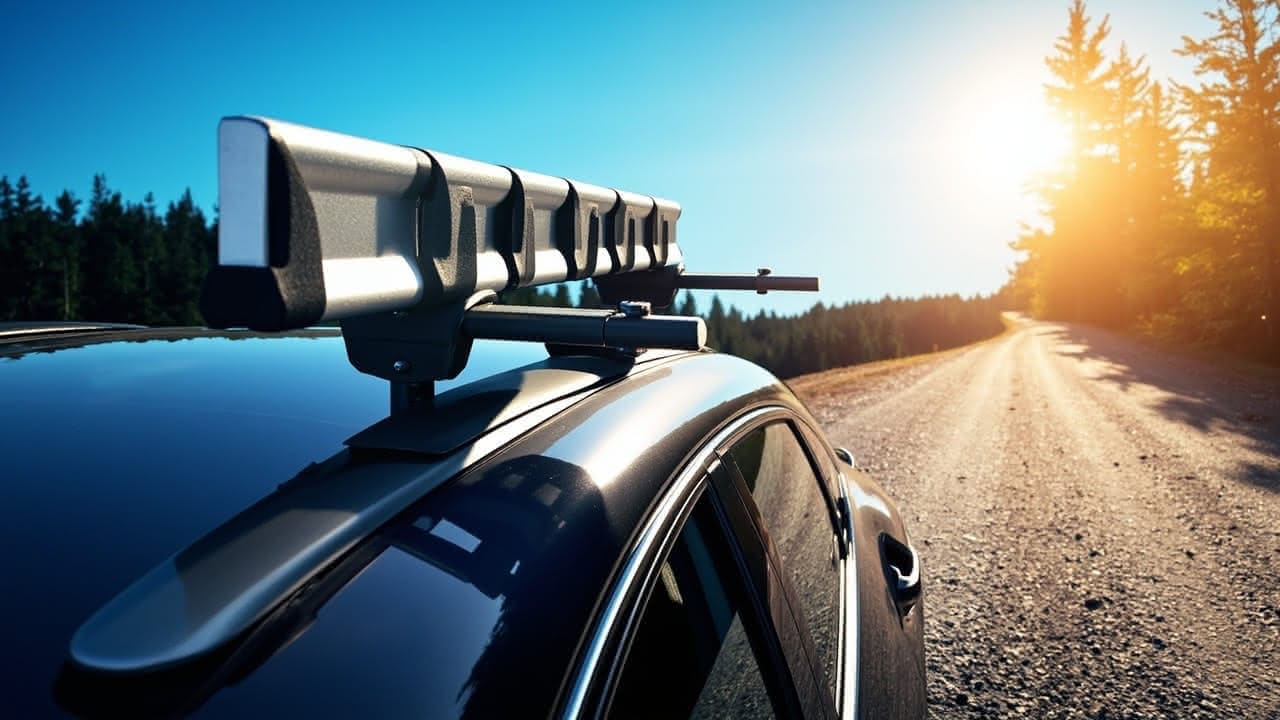

На крышу (или на багажник на крыше)
А вот это — король внедорожного тюнинга. И не просто так. Давайте разложим по полочкам.
- Высота. Свет идёт сверху, почти не создавая теней от неровностей. Дорога впереди освещается равномерно, как днём. Вы видите яму целиком, а не её ближний край.
- Защищённость. От грязи, брызг и лёгких контактов с растительностью балка на крыше защищена лучше, чем где-либо внизу. Хотя от толстых суков, конечно, не спасёт — но они и крышу помнут.
- Универсальность. Можно поставить прямо на крышу (на кронштейны), на штатные рейлинги с помощью хомутов или на полноценный силовой багажник. Последний вариант — идеален: багажник уже имеет точки крепления, а балку можно снять за пять минут.
Есть и обратная сторона. Во-первых, засветка капота. Полированная поверхность будет отражать свет вам в глаза, что утомляет. Решается это установкой матовых наклеек или, как делают некоторые, «козырьком» из чёрного пластика над балкой. Во-вторых, аэродинамика и шум. Прямая балка на кронштейнах будет завывать на скорости. Изогнутые (кривые) балки, повторяющие контур лобового стекла, в этом плане лучше. И главное — проводка. Тянуть кабель с крыши в салон — самая сложная часть задачи.
Железная логика: как закрепить балку на крыше
Допустим, с местом определились — крыша. Теперь надо прикрутить этот кусок алюминия с диодами так, чтобы он не улетел на первом же кочке.
Вариант 1: Кронштейны на крышу. Самый жёсткий и постоянный способ. В комплекте с хорошими балками часто идут Г-образные кронштейны. Принцип: прикладываете кронштейн к крыше, размечаете отверстия, сверлите, ставите резиновые уплотнители, промазываете герметиком (вибро- или автомобильным) и затягиваете болты. Важно! Подложите широкие шайбы с внутренней стороны (под обивкой потолка), чтобы не продавить тонкий металл. История с «жигулём», где автор просто прикрутил балку к багажнику, — частный, но рабочий случай. Багажник уже распределяет нагрузку.
Вариант 2: Крепление на рейлинги. Проще не бывает. Покупаете пару сильных хомутов (обычно идут в крепёжных наборах), охватываете ими рейлинг и притягиваете к ним балку. Ничего сверлить не нужно. Минус — не всегда можно точно отрегулировать угол наклона, а на плохих хомутах балка может со временем проворачиваться.
Вариант 3: Магнитное крепление. Да-да, есть и такие! Это вариант для тех, кто хочет иметь возможность снять балку за секунды. На балку монтируются мощные неодимовые магниты в защитных кожухах. Просто ставите её на крышу — и она держится. Но это только для асфальта и очень аккуратного гравия. На ухабах или при встрече с веткой балка отправится в первый же кювет. Как верно заметили в одной статье, «при езде по серьезному маршруту через лес есть риск сорвать люстру».

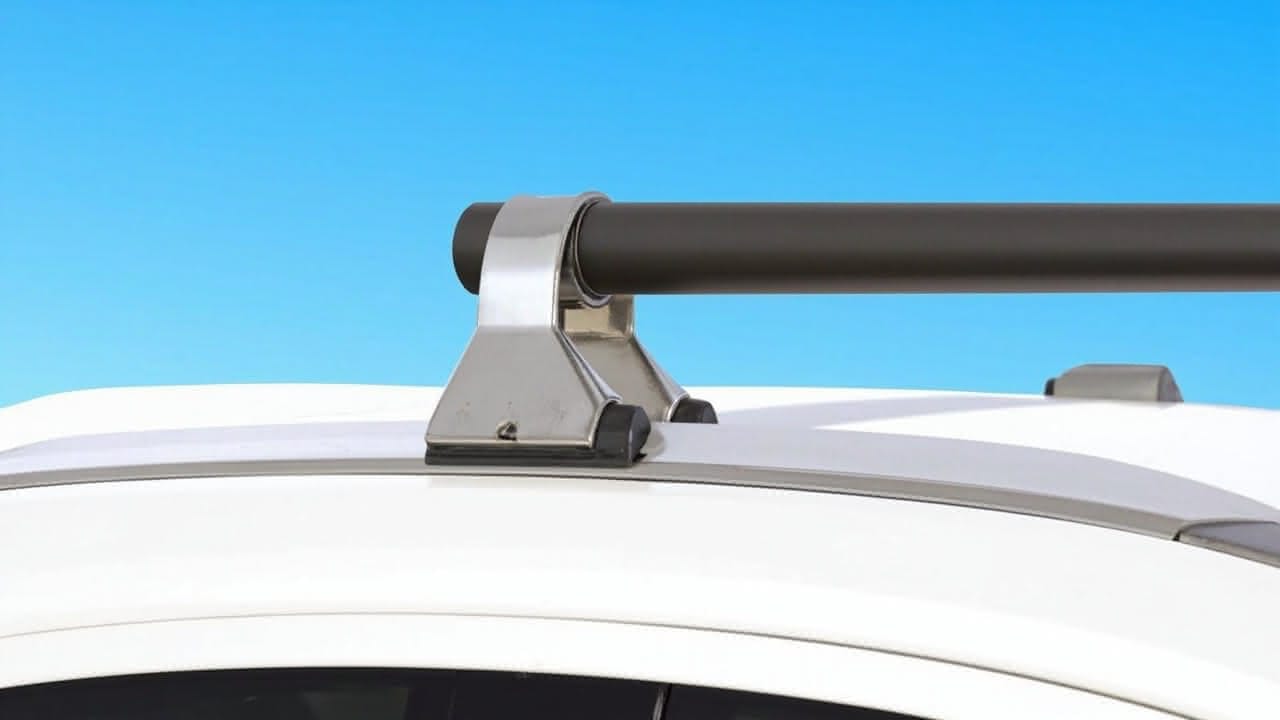

Вариант 4: На силовой багажник. Золотая середина. Вы сверлите не крышу, а багажник. Балка стоит жёстко, угол легко выставить, проводку можно пустить по стойкам багажника. А если надо продать машину или пройти техосмотр — снял всю конструкцию разом, и никаких следов.
Самое нервное: проводка с крыши в салон
Вот где начинается настоящий квест. Цель — завести два провода (плюс и минус) от балки под крышей в салон, а оттуда — к аккумулятору и кнопке. И сделать это максимально незаметно и безопасно.
Способ 1: Через дверной проём (как в том самом бортжурнале). Выглядит так: провод от балки спускается по задней стойке крыши к уплотнителю задней двери (или пятой двери у внедорожников). Аккуратно отгибаете резиновый уплотнитель, заводите под него плоский провод (или наращиваете штатный тонким проводом, чтобы не мешал) и пускаете его внутрь салона. Далее — под обшивку стойки и к передней панели. Плюс способа — не надо сверлить кузов. Минус — провод работает на изгиб и может со временем перетереться. Совет: используйте провод в силиконовой изоляции — он гибкий и живучий.
«Провода самой балки нарастил проводами с более тонкой изоляцией, чтобы дверь нормально закрывалась и особо не заламывала провод».
Способ 2: Вдоль шноркеля. Идеальный вариант, если у вас есть шноркель (труба забора воздуха). Проводка укладывается в пластиковые хомуты-стяжки вдоль трубы, заводится в подкапотное пространство через штатные отверстия (жабо) или аккуратно просверленное рядом со штатной проводкой. Герметизировать — обязательно!
Способ 3: Через штатный кабель-канал (если балка на багажнике). Если у вас есть штатный багажник на крыше с подсветкой номерного знака, то, скорее всего, от него в салон уже идёт гофра с проводами. Можно аккуратно вскрыть её, добавить свои провода и загерметизировать. Путь сложный, но профессиональный.
Способ 4: Радикальный — отверстие в крыше. Сверлится аккуратное отверстие в незаметном месте (например, под основанием антенны или у края крыши), в него вставляется герметичный сальник (как для антенны), через который пропускаются провода. Внутри провода прячутся под обшивкой потолка. Метод на века, но требует смелости и уверенности в герметике.
Подключение: от кнопки до предохранителя
Итак, провода в салоне. Теперь нужно запитать балку. Самая простая и безопасная схема: Аккумулятор -> Предохранитель -> Реле -> Кнопка -> Балка -> Кузов (масса).
- Плюс от АКБ. Берём толстый провод (сечение не менее 2.5 мм²) и тянем его от плюсовой клеммы аккумулятора. В 10-15 см от клеммы ОБЯЗАТЕЛЬНО ставим предохранитель. Номинал — смотрим в инструкции к балке (обычно 15-30А). Никогда не пренебрегайте предохранителем!
- Реле. Этот провод идёт на силовую клемму реле (обычно 30 или 87). Реле — маленькая коробочка с 4-5 контактами — нужно, чтобы большим током балки управляла маленькая кнопка, а не она сама. Это безопасно для проводки и кнопки.
- Кнопка. Плюс для управления реле берём с любого источника, который включается при зажигании (например, с прикуривателя, как сделал автор на Lada). Это нужно, чтобы нельзя было забыть выключенную балку и посадить аккумулятор. Этот «управляющий» плюс через кнопку идёт на управляющую клемму реле (контакт 86).
- Балка. С выхода реле (контакт 87) силовой плюс идёт уже напрямую к балке.
- Минус. Массу (минус) балки можно подключить к кузову в любом удобном месте — под обшивкой стойки, под панелью. Главное — зачистить металл до блеска, чтобы был хороший контакт. Второй управляющий контакт реле (85) тоже сажаем на массу.
Где ставить кнопку? Кто-то врезает в панель, кто-то — в блок заглушек на центральной консоли. Удобно, когда она под рукой, но не на виду — чтобы не задеть случайно в городе. Автор истории поставил временно на торпедо, но планировал перенести в заглушку от магнитолы — отличная идея для скрытого монтажа.
Последние штрихи и важные «нельзя»
Перед тем как восхищаться светом, сделайте несколько финальных проверок.
- Герметичность всех уличных соединений. Все скрутки на крыше или у балки должны быть пропаяны (скрутка окислится и отвалится) и затянуты термоусадкой с герметиком. Лучше — использовать влагозащищённые автомобильные разъёмы.
- Фиксация проводов. Нигде не должно быть болтающихся проводов! Всё крепим пластиковыми хомутами к штатным жгутам, чтобы не перетерелось и не дребезжало.
- Регулировка луча. После установки ночью на ровной площадке отрегулируйте угол балки. Она не должна светить выше, чем ваш штатный дальний свет (условно), иначе вы ослепите не только встречных, но и отражением дорожные знаки. Идеально — параллельно дороге или чуть ниже.
И главное — помните про ответственность. Светодиодная балка на крыше — это оружие массового ослепления. Включайте её ТОЛЬКО за городом, в полной темноте и при отсутствии встречных машин. Выключайте за 300-400 метров до встречки, а не за 150, как того требуют ПДД для дальнего света. Уважайте других участников движения. Только так эта мощная штука будет приносить радость вам и не создавать опасности для окружающих.
Вот и всё. Сложно? Да, немного. Страшно сверлить кузов? Ещё как. Но когда вы впервые нажмёте ту самую кнопку в глухой ночи и перед вами расстелется яркий, ровный, дневной свет, все эти хлопоты покажутся сущей мелочью. Вы действительно начнёте управлять ночью. Удачи в установке и светлых вам дорог!
